C Profil Üretim Hattı - Kablo Kanalı Taşıma Sistemi

GENEL ÖZELLİKLER

Profiller elektrik dağıtımı ve haberleşme sistemlerinde kullanılır. Kulanıldığı alanlarda kuvvetli ve zayıf akımlı kabloların yapı içerisinde yatay olarak güvenli şekilde taşınmasını sağlar.

Cematek C profil üretim hattından çıkan profiller yüksek kaliteli ve sağlam olup uluslararası tüm performans kriterlerini karşılar.

Üretim hattında; RULO AÇICI, EKSANTRİK PRES,DOĞRULTMA UNİTESİ, ROLLFORM MAKİNASI, BOY KESME ÜNİTESİ ve DEVİRME SEHPASI bulunur

UYGULAMALAR

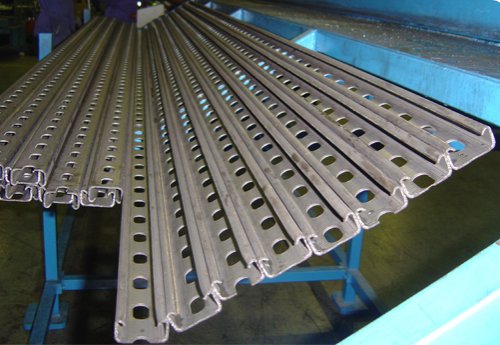

Delikli tip kablo kanalı

Deliksiz tip kablo kanalı

Merdiven tip kablo kanalı

Müşteri resim/numunelerine gore profillerin kalıp ve makara tasarımları ve imalatı Cematek tesislerinde yapılır.

Profiller galvanizli sacdan üretilir.

STANDARD ÖZELLİKLER

Üretim hızı : 6 - 12 metre/dakika

Malzeme : galvaniz ve siyah sac

Malzeme kalınlığı :1.30 mm-3.00 mm

ÜRETİM HATTI - MAKİNELER

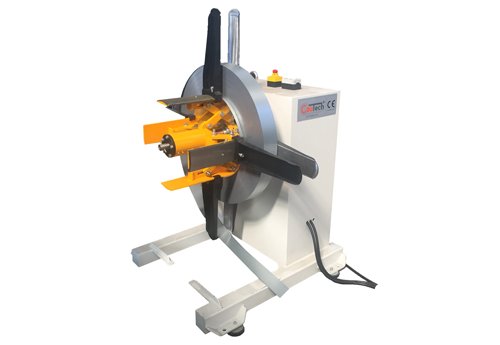

Rulo Açıcı

Rulo dış çapı: 1.300 mm

Rulo iç çapı: 480 - 520mm

Kapasite: 2000 kg

Mekanik

Yüksek kapasiteli motor redüktör tahrikli,

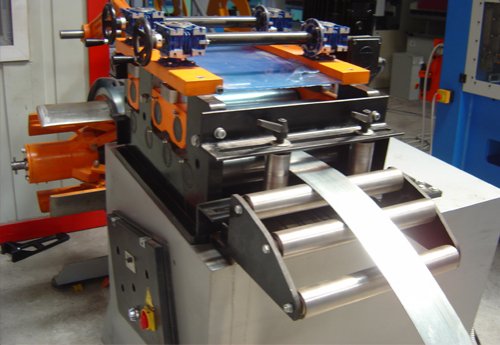

Doğrultucu - Sürücü

Rulo genişliği:300mm (max.)

Malzeme kalınlığı:1.00 mm-3.00 mm

2 adet besleme merdanesi

5 adet alt-4 adet üst doğrultma merdanesi

Servomotor beslemeli

Eksantrik Pres

Kapasite: 50 t

H tipi 8 yüzeyden kızaklı konstrüksiyon

Kaynak yapılmış, kaynak sonrası gerilimi alınmış ,yüzeyleri hassas işlenmiş gövde

50-70 stroke/dakika -20 mm sabit stroke

Hava kavrama-fren kombinasyonu

Elektrik motor:7,5 kW

Delme Kalıp Seti

4 zımbalı –zımba ve kalıplar 1.2379 soğuk iş takım çeliğinden yapılmış ve 60-62 HRC sertlik değerinde

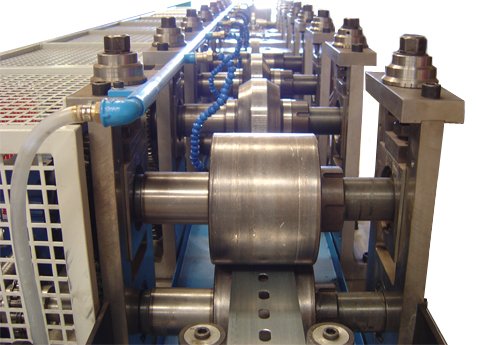

Rollform Makinesi

Tip: Standard (Convensiyonel) 18 istasyon

Standların (kolonlar) bağlandığı kaynaklı gövde hassas işlenmiş.

Ayarlanabilir giriş pozisyonlama merdaneleri

Operatör tarafı hareketli, tahrik tarafı sabit standlar

Üst makara mil grubu farklı sac kalınlıkları için yukarı aşağı hareketli

Makaraları taşıyan miller iki uçtan yataklanmış

Miller 4140 nikel çeliğinden

Makaralar 1,2379 soğuk iş takım çeliğinden yapılmış ve 55-58 HRC sertlik değerinde

21mmx41mm ve 41mmx41mm C profilleri için 2 set makara grubu

Her istasyonda bağımsız redüktörler (Toplam 18 adet)

Güç aktarımı motor-ana redüktörden istasyonlar üzerindeki reddüktörlere aktarılır.

Motor - Redüktör: Yılmaz Redüktör marka

Rulmanlar SKF/FAG/TIMKEN

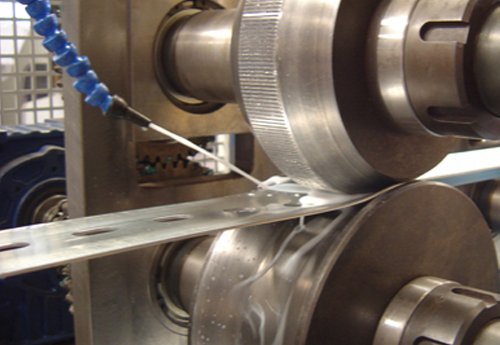

Makaralar için su bazlı soğutma sistemi

Motor gücü 30 kW

Doğrultucu

Standart ve kabul edilebilir ölçüde profiller için doğrultma ünitesi

Ünite üzerinde doğrultma kalıpları (2set)

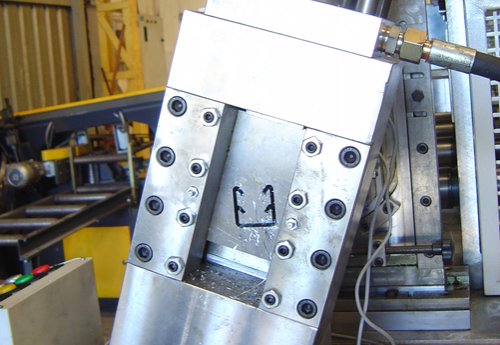

Boy Kesme (Hidrolik)

İstenen boylarda profilin otomatik kesilmesi

Kesme kapasitesi: 30 ton

Hidrolik Pompa ve valfler kabul görmüş ve bilinen İtalyan markalardan

Elektrik motor: 3 kW

Kalıplar ( 2 set ) 1,2379 soğuk iş takım çeliğinden yapılmış ve 60-62 HRC sertlik değerinde

Devirme Sehpası

Kesilen profilin hattan uzaklaştırılmasını sağlayan pnömatik tahrik sistemi

Kaynaklı çelik konstrüksyon gövde- 5 metre uzunluk

Otomasyon Sistemi

Hattaki makinaları senkrnize çalıştıran otomasyon istemi

Manuel ve otomatik çalışma seçenekleri

SIEMENS / MITSUBISHI PLC-Sürücü sistemleri ile teçhiz edilmiş

50 kW ,380 V,3 Phase AC electric supply

PLC - SÜRÜCÜ: MITSUBISHI Marka

Elektrik: MITSUBISHI - SIEMENS - TELEMECHANIQU
