Kablo Pabucu Üretim Makinası

GENEL ÖZELLİKLER

• Elektrik kablo pabuçları ( konektör) bir elektrik kablo aksesuarı olup birçok elektrikli uygulamalarda doğrudan ve güvenli bağlantı yapılmasını sağlar.
• Aynı zamanda bakım, tamirat, montaj ve demontaj işlemlerinde kolaylık sağlamak amacıyla tasarlanmış kablo aksesuarlarıdır.
• Kablo pabuçları standartları başta DIN normlarında olmak üzere uluslararası standartlarda tanımlanmıştır.
• En yaygın örneği; motorlu araçların elektriksel aksamlarını beslemek için kullanılan akü bağlantı uygulamalarıdır.
• Kablo pabuçları elektrolitik saf bakır ve alüminyum malzemeden yapılır. Bu malzemelerin kablo pabucu için gerekli iletkenlik değerleri uluslararası standartlarda tanımlanmıştır.
• CEMATEK tarafından tasarımı ve üretimi yapılan elektrik kablo pabucu makinası müşteri resim/numune ve teknik şartnamelerine göre yapılır.

UYGULAMALAR

• Sıkmalı kablo papuçları
• Boru şeklindeki kablo papuçları

STANDART ÖZELLİKLER

• Üretim hızı: 5 - 6 parça / dakika
• Ham malzeme: elektrolitik saf bakır boru  /alüminyum boru
• Ham malzeme kalınlığı: Pabuç kesitlerine göre değişken
• Ham malzeme boyları: 2metre/3 metre
• Ürünler :Kablo kesit aralığı 6mm² - 10mm² - 16mm² - 25mm² - 35mm² - 50mm² - 70mm² - 95mm² - 120mm² - 150mm² - 185mm² - 300mm²

ÜRETİM HATTI - MAKİNELER

• Boru besleme sistemi: Kablo pabuç modeline göre farklı çaptaki bakır /alüminyum boruların boy kesme testeresine beslenmesini sağlar. Motor redüktörlü
• Boy kesme Ünitesi ( Daire testere) :180mm dış çapta  dairesel testere ile kablo pabucu modeli için gerekli boyda borular otomatik kesilir. Kesme boyu ayarlanabilir özelliktedir.

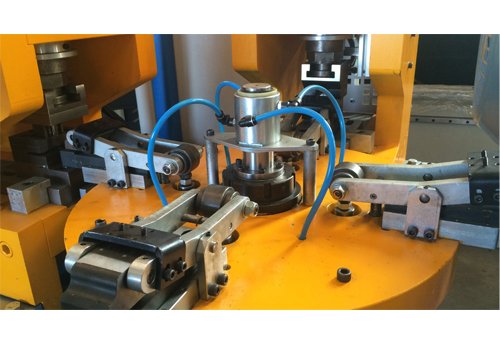

• Döner tabla: Boyu kesilmiş Bakır/Alüminyum boruların form, delik delme ve boşaltma istasyonlarının bulunduğu motor –dişli tahrikli dairesel tabladır.
• İstasyon-1: Boy kesilmiş boru tutucu istasyonudur.
• İstasyon-2: Boruya istenen formun verildiği istasyondur. İstasyonda 60 ton kapasiteli hidrolik pres ve form kalıbı bulunmaktadır.
• İstasyon-3: Form verilmiş borunun delik delme ve çevre kesme operasyonlarının yapıldığı istasyondur. İstasyonda 60 ton kapasiteli hidrolik pres ve kombine delme –kesme kalıbı bulunmaktadır.
• İstasyon-4: Delik delinmiş ve çevre kesilmiş kablo pabucunun tabladan boşatıldığı istasyondur. Pneumatik tahriklidir.
• Motor - Redüktör: Yılmaz Redüktör marka
• Toplam elektrik gücü:15 kW
• Rulmanlar: SKF/FAG/TİMKEN
• Hidrolik Ünite: Pompa İtalyan ve muadili markalar olup yağ tankı soğutma sistemlidir.
• Otomasyon: Senkronize çalışma imkanı sunan özgün tasarım (Tam otomatik & Manuel olarak)
• PLC - SÜRÜCÜ: SIEMENS/ MITSUBISHI Marka
• Elektrik: MITSUBISHI - SIEMENS – TELEMECHANIQUE
• Kalıp ve fixtürler: Tasarımı ve imalatı CEMATEK tarafından yapılır. Kalıplarda aşınan parçalar Ç1.2379 soğuk iş takım çeliği kullanılır.

OPSİYONEL ÖZELLİKLER

• Üretim Hızı: 20 metre/dakika
• Sac Genişliği: 100 mm(max.)
• Malzeme Cinsi: Paslanmaz, Alüminyum, Galvaniz
• Malzeme Kalınlığı: Paslanmaz (2.00 mm max.), Alüminyum & Galvaniz (3.50 mm max.)
