Perfore Metal Asmatavan Üretim Hattı

GENEL ÖZELLİKLER

• Perfore metal asmatavanlar plakaları dekoratif amaçla kullanılır. Bu sistemler aynı zamanda aydınlatmanın en iyi şekilde yapılmasını sağlayarak enerji tasarrufu yaratır. Ofisler, eğitim kurumları, alışveriş merkezleri ve hastahanelerde kullanılabilir. Alüminyum veya galvanizli sacdan üretilir.
• Dekoratif görünüm için alçıpan asma tavan ile bütünleşik olarak da kullanılabilir. Tavan içinde havalandırma ve elektrik sisteminin yoğun olduğu binalarda müdahale açısından ideal sistemlerdendir.

ÜRÜN MODELLERİ VE BOYUTLAR

• Gizli taşıyıcılı (Clip-in), Sarkmalı (Lay in)​ modellerde 300x300 - 300x600 - 600x600 - 600x1200 delikli metal asmatavan plakaları

ÜRETİM HATTI - MAKİNELER

Rulo Açıcı

• Rulo dış çapı: 1.200mm
• Rulo iç çapı: 480 - 520mm
• Kapasite: 5000 kg
• Yüksek kapasiteli motor redüktör tahrikli,
• Malzeme kalınlığı: 3.00 mm
• Rulo genişliği: 700 mm
• Motor redüktörlü

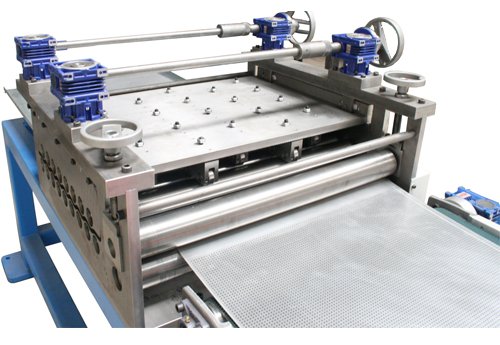

Doğrultucu - Sürücü

• Rulo genişliği: 750 mm (max.)
• Malzeme kalınlığı:0.30 mm-0.80 mm
• 2 adet besleme merdanesi
• 12 adet alt-11 adet üst doğrultma merdanesi
• Servomotor beslemeli

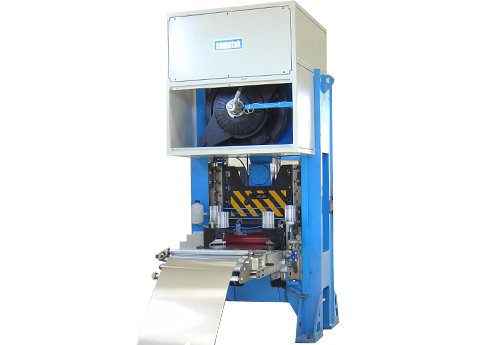

Perforasyon Presi

• Kapasite: 100 ton
• H tipi 8 yüzeyden kızaklı konstrüksiyon
• Kaynak yapılmış, kaynak sonrası gerilimi alınmış ,yüzeyleri hassas işlenmiş gövde
• 350 stroke/dakika
• Hava kavrama-fren kombinasyonu
• Elektrik motor:15 kW

Delme Kalıp Seti

• ​2 sıra zımbalar
• Kalıp ve zımbalar 1.2379 soğuk iş takım çeliğinden yapılmış
• 60-62 HRC Sertlik

Boy Kesme Kalıp Seti

• Delikleri delinmiş plakanın boy kesimi için eksantrik pres çıkışına bağlanmıştır.
• Kesme kalıbı 1.2379 soğuk iş takım çeliğinden yapılmış 60-62 HRC sertlik değerine sahiptir.

​Transfer Konveyörü

• ​​Plakanın doğrultma ünitesine iletimini sağlar.

Doğrultma - Kalibre

• ​​Delik delme işlemi sonrası yüzeyin ütülenmesini sağlar.

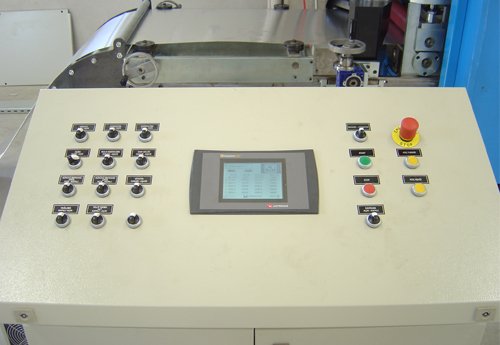

Otomasyon Sistemi

• Hattaki makinaları senkrnize çalıştıran otomasyon istemi
• Manuel ve otomatik çalışma seçenekleri
• SIEMENS / MITSUBISHI PLC-Sürücü sistemleri ile teçhiz edilmiş
• Elektrik malzemeleri: SIEMENS, MITSUBISHI; MOELLER
• Elektrik besleme: 30 kW, 380 V, 3 Faz
• Motor - Redüktör: Yılmaz Redüktör marka
• Rulmanlar: SKF/FAG/TİMKEN
• PLC - SÜRÜCÜ: MITSUBISHI Marka

OPSİYONEL ÖZELLİKLER

• Üretim Hızı: 20 metre/dakika
• Sac Genişliği: 100 mm(max.)
• Malzeme Cinsi: Paslanmaz, Alüminyum, Galvaniz
• Malzeme Kalınlığı: Paslanmaz (2.00 mm max.), Alüminyum & Galvaniz (3.50 mm max.)
