Otomatik Endüstriyel Kapı Profilleri Üretim Hattı

OTOMATİK ENDÜSTRİYEL KAPI PROFİLLERİ ÜRETİM HATTI

Profiller otomatik ENDÜSTRİYEL KAPILARIN konstrüksiyonunda kullanılır.

Üretim hattından çıkan profiller yüksek kaliteli ve sağlam olup Avrupa Standardındaki tüm performans kriterlerini karşılar.

Üretim hattında; RULO AÇICI, HİDROLİK PRES, DOĞRULTUCU-SÜRÜCÜ, ROLLFORM MAKİNASI, BOY KESME ÜNİTESİ ve DEVİRME SEHPASI bulunur.

UYGULAMALAR

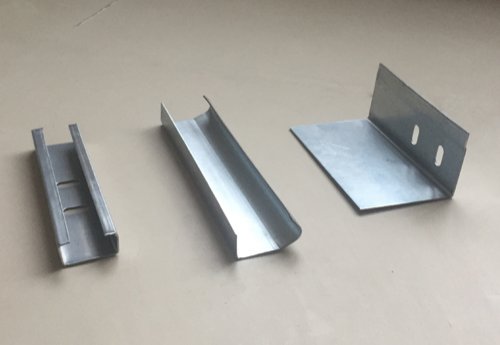

Otomatik endüstriyel kapı profillleri

Müşteri resim/numunelerine gore üretim hattına uygun açı profiller

STANDARD ÖZELLİKLER

Üretim hızı : 16 metre/dakika (deliksiz profiller)

Üretim hızı: 6 metre/dakika - delikli profilleride

Malzeme : galvaniz

Malzeme kalınlığı :1.00mm-2.00mm

Malzeme genişliği : 190 mm(max.)

ÜRETİM HATTI - MAKİNELER

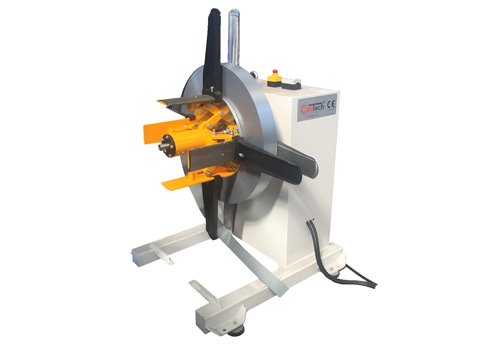

Rulo Açıcı:

Rulo dış çapı: 1.300 mm

Rulo genişliği: 200 mm

Kapasite: 2000 kg

Yüksek kapasiteli motor redüktör tahrikli

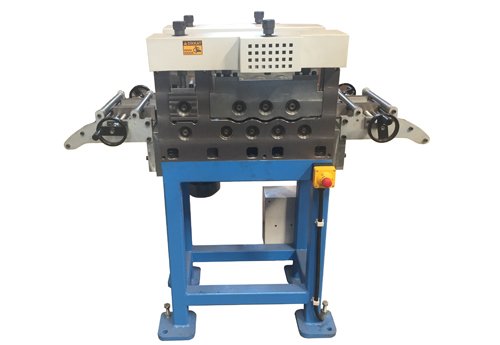

Doğrultucu - Sürücü:

Rulo genişliği:300mm (max.)

Malzeme kalınlığı:1.50 mm-2.00 mm

2 adet besleme merdanesi

5 adet alt-4 adet üst doğrultma merdanesi

Servomotor beslemeli

Servo Motor: Yüksek güç ve tork kapasiteli yeni kuşak MITSUBISHI marka

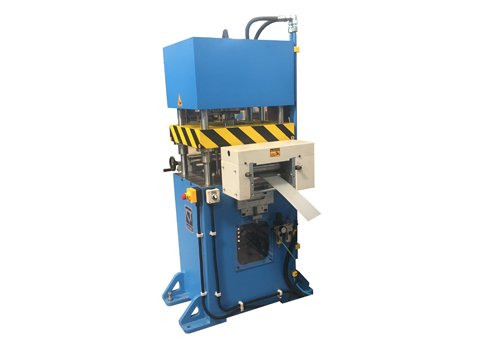

Hidrolik Pres:

10 ton kapasiteli, özel tasarım, CEMATEK marka

İşletme basıncı :200 bar.

Değişik aralıklarla delik delinmesinde kullanılır. Hidrolik pres üzerinde 2 set akıp bulunur.

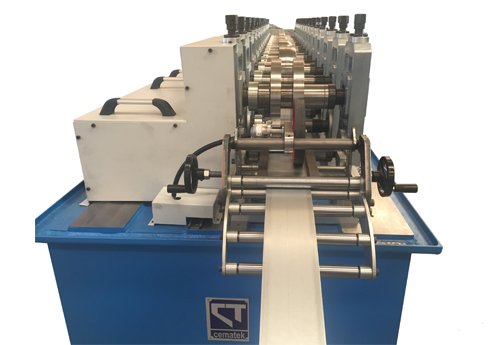

Rollform Makinesi Standard (konvansiyonel) Tipte:

İstasyon Sayısı: 14

Makaraları taşıyan miller iki uçtan rulmanlarla (SKF/FAG/TIMKEN) yataklanmıştır.

Operatör tarafı stand hareketli hareketlidir.

Rulo genişliği: 190mm (max.)

Mil çapı: 55mm

İstasyonlardaki makaralar 1.2379 soğuk iş takım çeliğinden yapılmış olup 56-58 HRC sertlik değerindedir.

Motor - ana redüktör son istasyona bağlı olup dişli dizini ile istasyonlara hareket aktarımı yapılır.

Makara taşıyıcı miller iki uçtan destekli

Manuel makara değiştirmeli rollform istasyonları

Profil Ayar Süresi: 60 dakika

Güç Aktarımı: Her istasyon için bağımsız redüktör ile

Motor - Redüktör: Yılmaz Redüktör marka

Rulmanlar: SKF/FAG/TİMKEN

Doğrultucu (Kalibre Ünitesi): Profillerin doğrusallığı, düzlemselliği ve burukluğu belirli toleranslar içinde olmasını sağlar. Ünite 3 set doğrultma kalıbı ile teçhiz edilmiştir.

Boy Kesme: 10 ton kapasitede olup 3 set profil kesme kalıbı ile teçhiz edilmiştir. Kalıplar soğuk iş takım çeliğinden yapılmış olup 60-62 HRC sertliktedir.

Devirme İstasyonu: Boyu kesilen profillerin üretim hattından uzaklaştırılması için kullanılır. pnömatik tahriklidir.

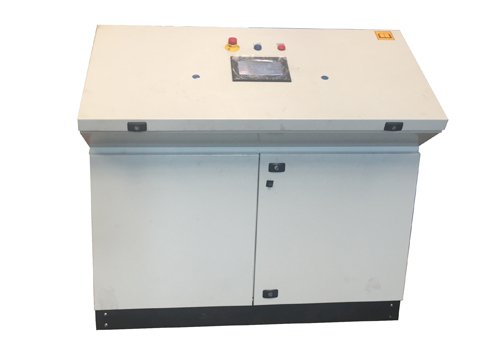

Otomasyon: MITSUBISHI PLC -sürücü grubu tarafında makinaların senkronize çalışmasını sağlar.

PLC - SÜRÜCÜ: MITSUBISHI Marka

Elektrik: MITSUBISHI - SIEMENS - TELEMECHANIQUE
