Sıva Bitiş & Pervaz Profili Üretim Hattı

GENEL ÖZELLİKLER

Pervaz Sıva Profili duvar ve farklı yapı elemanı birleşimlerindeki sıva bitişlerinde dekoratif amaçla kullanılır. Örneğin duvar-kapı birleşimi, duvar-pencere birleşimi , duvar- tavan birleşimi gibi.

Sıva bitiş ve pervaz profilleri sıva kenarlarını güçlendirir, korur ve doğrusallık sağlar.

Cematek makinalarının ürettiği sıva bitiş ve pervaz profilleri yüksek kaliteli ve sağlam olup EN 13658 Standardındaki tüm performans kriterlerini karşılar.

Üretim Hattı EN 13658 STANDARDINA uygun performans değerlerinde ve yüksek kaliteli profil üretir.

ÜRETİM AKIŞI: Üretim hattı rulo sacdan başlar. Rollform makinası 13 istasyonludur.

Üretim hattında; RULO AÇICI-,Servo beslemeli Hava kavramalı EKSANTRİK PRES,DOĞRULTMA UNİTESİ,BOY KESME ÜNİTESİ ve DEVİRME SEHPASI bulunur.

Üniversal yapıdaki üretim hattında farklı ölçüdeki sıva bitiş ve pervaz profillerin yanısıra istendiği takdirde sıva köşe profili profili de üretilebilir.

UYGULAMALAR

Sıva pervaz profilleri

Sıva bitiş profilleri

Sıva köşe profilleri

Profillerin makara -kalıp tasarımları ve imalatı Cematek tesislerinde yapılır.

Profiller galvanizli sacdan üretilir.İstendiği takdirde paslanmaz çelik ve aluminyum malzemeden de üretilebilir.

STANDARD ÖZELLİKLER

Üretim hızı : 20 metre/dakika

Malzeme : Galvaniz

Malzeme kalınlığı :0.25mm-0.50mm

Malzeme genişliği : 80 mm(max.)

ÜRETİM HATTI - MAKİNELER

Rulo Açıcı: Tek kafalı, 1.300mm dış rulo çapı - yüksek kapasiteli motor redüktör tahrikli

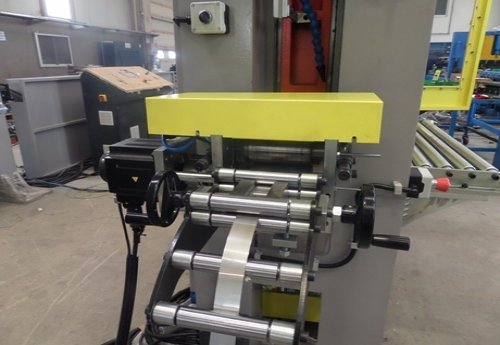

Servo Motor: Yüksek güç ve tork kapasiteli yeni kuşak MITSUBISHI marka

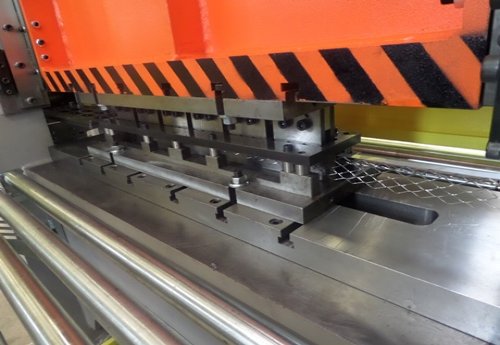

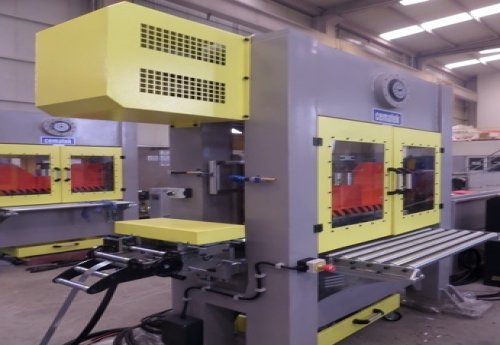

Eksantrik Pres: 35 ton kapasiteli- 1020mm tabla ölçüsü özel tasarım, yüksek hızlı (300 vuruş/dakika) CEMATEK marka, 8 yüzeyden bilyeli kızaklı, sabit stroklu, hava kavramalı, gerilim alınmış H tipi gövde

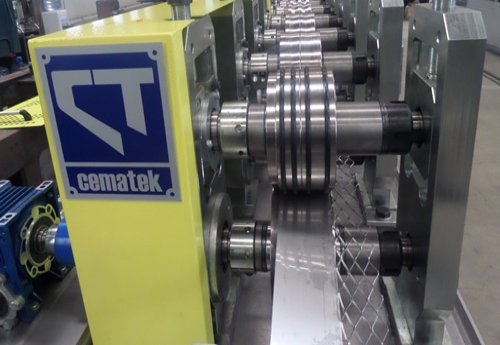

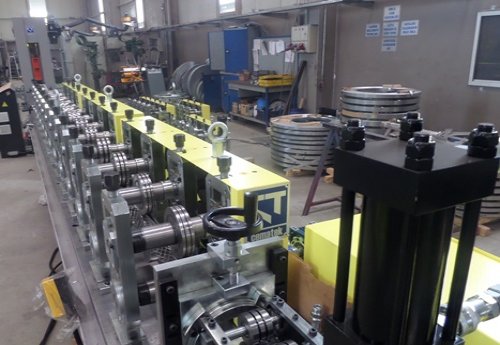

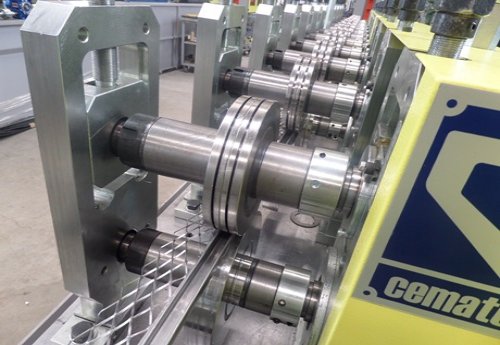

Rollform Makinesi: 13 İstasyonlu standart (konvansiyonel) rollform

Makaralar Ç4140 malzemeden 55-58 HRC sertlikte-Manuel makara değiştirmeli rollform istasyonları.-

PROFİL DEĞİŞTİRME: Bir profil ölçüsünden diğer bir ölçüye geçmek MAKARA setindeki Boru (SPACER parçaları değiştirilir.

Taşıyıcı miller Ç4140 malzemeden -iki uçtan yataklanmış

Profil Ayar Süresi: 30 dakika

Güç Aktarımı: Alt ve Üst makaralar ve istasyonlar arası direk dişli dizini (Ç8620 malzeme) ile

Motor - Redüktör: Yılmaz Redüktör marka

Rulmanlar: SKF/FAG/TİMKEN

Doğrultma: Profil geometrisine göre özgün tasarımda doğrultma kalibre grubu

Boy Kesme: Farklı yönlerde hareketli ve ayarlanabilir boy kesme ünitesi ( Hidrolik tahrikli ve kalıplı boy kesme 60 HRC sertlikte )

Devirme İstasyonu: Basınçlı hava tahrikli, kaynak birleştirmeli çelik yapı

Otomasyon: Senkronize çalışma imkanı sunan özgün tasarım (Tam otomatik & Manuel olarak)

PLC - SÜRÜCÜ: SIEMENS / MITSUBISHI Marka

Elektrik: MITSUBISHI - SIEMENS - TELEMECHANIQUE

OPSİYONEL ÖZELLİKLER

Üretim Hızı: 25 metre/dakika (sıva pervaz profili)

Sıva köşe profili üretebilme

Malzeme Cinsi: Paslanmaz, Alüminyum, Galvaniz

Malzeme Kalınlığı: Paslanmaz (0.60 mm max.), Alüminyum & Galvaniz (1.2 mm max.)

ÜRETİM HATTI

Rulo Açıcı: 1.600 mm dış rulo çap / çift kafalı

Otomatik kızak yağlama

Kasetli (Kombi-QUICK CHANGE/10 dakika) Rollform

DUPLEX mili otomatik profil taban ve yükseklik ayarlı rollform

Makaralar (Alüminyum ve Pasanmaz için özel tasarım): Ç1.2379 malzeme-60HRC sertlik

Güç Aktarımı: Her istasyon için bağımsız redüktör

Boy Kesme: Pnömatik / SERVOMOTOR tahrikli boy kesme

Uçar Makas: Non-stop boy kesme ünitesi yatay hareketi (Servomotor Tahrikli)

Devirme İstasyonu: Yüksek hızlı profil üretimi için özgün tasarım
